       增加客戶的產量，同時還能控制線型精度、提高切削效率、加大刀片使用率，轉子刀盤在其中起到的作用不容小覷，目前我司SOFITEL品牌的轉子刀盤反饋效果好，可詳見案例如下：

一、高效粗銑加工案例

The Task:

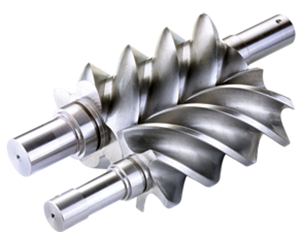

?工件: 螺桿壓縮機轉子

?工件材料客戶要求提高效率，目標為普通銑削2倍

?冷卻: 切: QT600

?加工內容: 粗銑型線

?加工要求:屑液外冷

?機床: 新瀉螺桿專用銑床

The Solution:

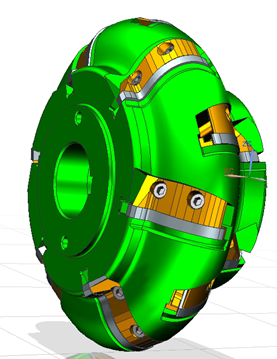

?螺桿專用銑刀，優化刀片排布，增加銑刀有效齒數

?銑刀直徑 D=270mm

?銑削Zeff=8/4，是原有刀盤的2倍

?刀具型線精度+/-0.05，確保磨余量均勻分布

?用zui小數量刀片達成zui大有效切削刃數，同時zui大程度利用刀片切削刃長度，降低切削成本

Cutting Data:

?Vc=180 mm/min

?n=212 rpm

?F=800 mm/min

The Result:

?結合新瀉銑床的高進給，效率與原Z=4銑刀相比，效率翻倍

?刀片每刃壽命折算后與普通銑刀相當，但延長每次裝刀片后加工工件數量，減少停機換刀片時間 ?切削過程平穩，無異常振動

二、雙刀盤粗銑加工案例

The Task:

?工件: 螺桿壓縮機轉子

?工件材料: QT600

?加工內容: 粗銑型線

?加工要求: 客戶要求提高效率，目標為普通銑削2倍

?冷卻: 切屑液外冷 ?機床: 新瀉螺桿專用銑床

The Solution:

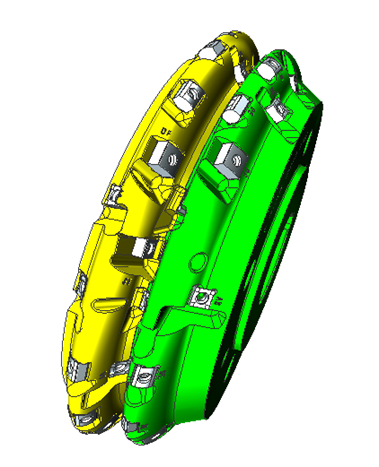

?由于轉子型號較小，推薦使用雙刀盤同時切削方案，一次走刀完成2個螺旋槽銑削

?機床功率僅需9.4KW, 機床主軸功率足夠

?銑削Zeff=4/2

?雙刀盤使用過程與單刀盤使用方法無區別，無需培訓使用方法，方便機床操作工程師使用

Cutting Data:

?Vc=160 mm/min

?n=187 rpm

?F=393 mm/min

The Result:

?由于一次走刀完成2個槽加工，對于Z=6陰轉子，通常需要6次走刀完成，雙刀盤用3次走刀完成切削，效率翻倍

?切削過程平穩，無異常振動

?此方案特別適合機床進給速度較低，無法通過增加刀具有效刃數提升效率的工況

                                                                                                                        安裝刀片位置模擬

三、精銑加工案例

The Task:

?工件: 螺桿壓縮機轉子

?工件材料: 45#調質

?加工內容: 精銑型線

?加工要求: 客戶沒有配置磨床，需要在銑床上完成粗精加工

?冷卻: 氣冷（精加工）

?機床: 青海二機螺桿專用銑床

The Solution:

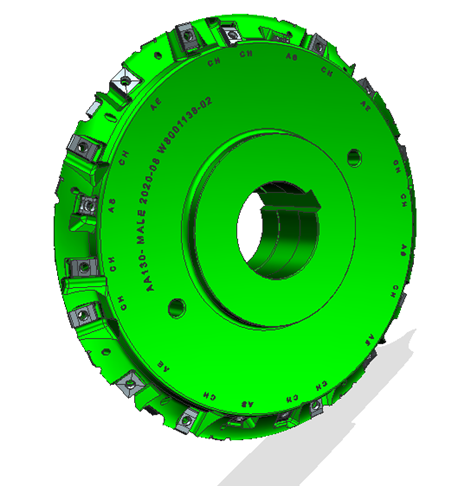

?推薦使用精銑刀做精銑加工，替代精磨

?新型斜鍥壓緊結構，保證刀片壓緊后穩定性

?刀片可修磨后重復使用

?精銑Zeff=6

?結合激光掃描檢測，工件實現現場測量，無需往返三坐標做中間過程檢測，并避免了中間環節的對刀過程，

三坐標只完成終檢，減少停機時間和輔助時間，大大提高了效率

Cutting Data:

?Vc=100 mm/min

?n=113 rpm

?F= 120 mm/min

The Result:

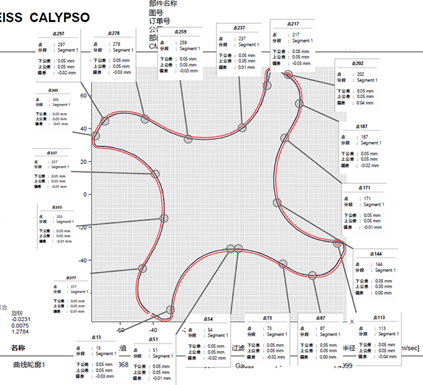

?工件型線精度控制在+/-0.03, 大部分區域在+/-0.01公差范圍內

?結合激光掃描現場檢測，提高了客戶的生產效率和機床使用效率，縮短了客戶的交貨周期

                                                                                                                                                                                                    激光掃描配合使用，提高加工效率
